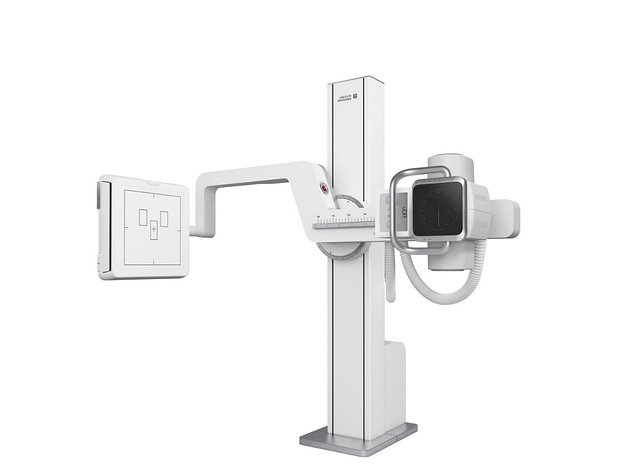

Цифровая медицинская рентгенографическая система uDR266i

Общее описание:

Рентгеновская система с U-дугой, построенная на основе беспроводного ПФД высокой четкости и различных интеллектуальных операций, обеспечивающая эффективный рабочий процесс для удовлетворения универсальных потребностей в клинической визуализации.

Основные технологии:

•         Беспроводной плоскопанельный детектор HD с большим покрытием

Благодаря добавленному к  системе U-дуги плоскопанельному HD детектору 17 дюймов x17 дюймов, обследование можно адаптировать к широкому спектру требований к визуализации и позиционированию.

•         Встроенный Суперконденсатор

Встроенный суперконденсатор устраняет необходимость частой замены батарей и обеспечивает непрерывное обследование.

Основные характеристики продукта

•         Дистанционное Управление

Процесс сбора данных можно дистанционно контролировать в операционной, что повышает эффективность и удобство работы.

•         Интеллектуальное Позиционирование на Основе APR

Одним нажатием кнопки можно установить различные положения изображения: сидящее, лежащее и стоящее положения, что не только повышает эффективность исследования, но и увеличивает гибкость в условиях ограниченного пространства.

•         Жесткий Материал и Надежная Конструкция

Поверхность покрыта высокопрочным материалом для предотвращения истирания, а устройство для устранения люфта и запирающее устройство используются для обеспечения точности и долговечности системы.

•         Платформа Самодиагностики Системы

Состояние системы отслеживается и архивируется в режиме реального времени. Появится журнал ошибок, уведомляющий пользователя об ошибке и результатах диагностики.



Конфигурация

Стандратная конфигурация

1.      U-arm Позиционер

• U-arm вертикально перемещается от 400 мм до 1720 мм с полной мониторизацией

• U-arm вращение от -30 ° до + 135 ° с полной мониторизацией

• Диапазон ручного вращения рентгеновской трубки вокруг горизонтальной оси (RHA): - 120 ° ~ + 120 °

• Диапазон ручного вращения извещателя вокруг горизонтальной оси (RHA): -45 ° ~ + 45 °

• Диапазон горизонтального перемещения рентгеновской трубки: 1000 ~ 1800 мм

•Обеспечьте онлайн-зарядку детектора

2.      Плоский Детектор 17 дюймов × 17 дюймов

• Система включает в себя плоскопанельный детектор из аморфного кремния.

• Площадь изображения до 427 мм × 427 мм (17 × 17 дюймов), этот самый большой интегрированный плоскопанельный детектор без стыков может удовлетворить потребности людей различного размера;

• DQE до 65%, MTF до 0,6 @ 1lp / мм

• С наименьшим размером пикселя 139 мкм и самой большой матрицей формирования изображения в отрасли, плоская панель состоит из 3072 × 3072 пикселей, всего более 9 миллионов пикселей, с разрешением до 3,6 пар линий / мм, что соответствует высочайшим стандартам в отрасли.

• Скорость визуализации составляет 4,5 секунды, что значительно увеличивает время работы врача.

• Время предварительного просмотра изображения: 2 с

• Равномерная нагрузка на переднюю поверхность: 135 кг

3.         Ручной Коллиматор

• Время включения лампы предварительно установлено на 30 с.

• Лазерная система индикации

• Выдвижная лента для измерения SID

• Угол вращения коллиматора: ± 45 °

• Освещение светового поля: ≥180LUX (@ SID 100 см)

• Мин. Размер светового поля: ≤ 2 см x 2 см (@ SID 100 см)

• Максимум. Размер светового поля: ≥ 43,5 см x 43,5 см (при SID 100 см)

• Собственная фильтрация: 1,0 мм Al

4.         Сетка

• Плотность сетки: 40 линий / см

• Соотношение сетки: 8: 1

• SID: 130 см

 5.         Трехпольная Ионизационная Камера

• Предусмотреть ионизационную камеру с 3 полями для автоматического контроля экспозиции

 6.         Рабочая Станция для Получения Изображений

• Операционная система: встроенная система Windows 7, 64 бит

• Конфигурация оборудования хоста

- Процессор: I5 2400, ≥3,1 ГГц

- Память: 8 ГБ DDR3 SDRAM

- Жесткий Диск: 1 ТБ

• Системе требуется менее 5 секунд для изображения предварительного просмотра и менее 10 секунд для обработанного изображения.

 Программного обеспечения uExceed :

• Управление информацией для пациентов:

—     Интеграция с RIS и PACS

—     Аварийный регистр

—                   Динамический поиск и отображение информации о пациенте в реальном времени

—     Отображение и ранжирование экзаменов в разных статусах

• Функции просмотра и обработки изображений:

—Масштабирование и Перемещение

—Переворачивание и Вращение

—Инвертирование

—Настройка яркости и контрастности

—Измерение расстояния и ручная калибровка

—Измерение угла

—Аннотация изображения

—Автоматический затвор

• Функции постобработки изображений:

— Добавить примечания к изображению

— Измерение длины или угла

• Несколько ячеек печати: 1: 1, 2: 1, 3: 3 и т. д.

• Настройка отображения информации об исследовании:

—Название больницы / учреждения, дата и время обследования.

—Идентификатор пациента, имя, возраст

—Контрастность, значение яркости; Аннотации WW / WL

—Параметры экспозиции: кВ, мА, мАс, мс

 —Доза Площади

7.      24" LCD Монитор

 • Размер: 24 дюйма

• Разрешение: 1920 × 1200 (16:10)

• Коэффициент контрастности: 1000/1

• Яркость: 170 кд / м²

8.      Консоль Управления

 • Встроенный ручной переключатель экспозиции с 2-х ступенчатым управлением

• Одна ключевая операция для включения / выключения системы

• Кнопка быстрой остановки для системы защиты от аварийных ситуаций

• Дистанционное управление перемещением U-образной дуги, включает вертикальное перемещение U-образной дуги, вращение U-образной дуги, горизонтальное перемещение рентгеновской трубки (SID) и функцию автоматического позиционирования

9.      Генератор и Трубка

 9.1   Генератор высокого напряжения 50кВт

• Максим. выходная мощность: 50кВт

• Обратная частота: 250 кГц

• Диапазон напряжения трубки: 40 кВ ~ 150 кВ

• Диапазон выходных миллиампер: 10 мА ~ 630 мА

• Диапазон выдержки: 1 мс ~ 10000 мс

• Диапазон выходных мАс: 0,4 мАс ~ 1000 мАс

• Обеспечивает функцию полностью автоматического контроля экспозиции

• Вход питания: 380/400/440/480 (В) трехфазный источник питания переменного тока, 50/60 Гц



9.2   Рентгеновская Трубка



• Фокус подставки для трубки: 0,6 мм / 1,2 мм

• Малый фокус / большая мощность фокусировки: 22 кВт / 54 кВт

• Теплоемкость анода: 230KHU

• Угол наклона анода: 12°

• Максим. Напряжение трубки: 150кВ

• Скорость вращения анода: ≥3200 об / мин

• Защитное устройство: Защита от Давления Масла



Дополнительные предметы



1.      Дополнительный медный фильтр 0,1 мм

2.      Мобильный радиографический стол

• Размер стола: 2000 мм × 627 мм × 700 мм

• Эффективный рентгенологический размер ≥510 мм × 1840 мм

• Фильтрация столешницы: 0,8 мм Al

• Вместимость пациента: 150 кг

3.      Рабочий стол и шкаф рабочего места

• Размер стола: 1200 мм x 700 мм x 780 мм (длина x ширина x высота)

• Размер шкафа: 540 мм x 580 мм x 322 мм (длина x ширина x высота)



4.      DAP (произведение дозы на площадь)

• Оборудование

• Запись дозы облучения пациента

Дополнительные комплектующие:

- Свинцовое стекло 120X100 (см)



Характеристики энергопитания

·        Напряжение 380 В , 3 фазы

·        Основная частота 50/60Гц

·        Электоробеспечение 75кВа

·        Заземление D-класса (100Щ или менее)



Требования по Защите от Радиации

•         Максимальное напряжение рентгеновской трубки 150 кВ

•         Максимальный ток рентгеновской трубки 800 мА

•         Максимальная мощность генератора 65 кВ

Требования к помещению

•         Размеры Рентген Кабинета

o   Рекомендованная длинна после ремонтных работ 6000 мм, Минимальная длинна ремонтных работ ремонта 4600 мм,

o   Рекомендованная ширина после ремонтных работ  2800 мм, Минимальная ширина после ремонтных работ 2200 мм

o   Рекомендованная высота потолка 2800 мм, Минимальная высота потолка после ремонтных работ 2650 мм

•         Размеры Операторской Комнаты

o   Рекомендованная длинна после ремонтных работ 4000 мм, Минимальная длинна ремонтных работ ремонта 3000 мм,

o   Рекомендованная ширина после ремонтных работ  2500 мм, Минимальная ширина после ремонтных работ 2200 мм

o   Рекомендованная высота потолка 2700 мм, Минимальная высота потолка после ремонтных работ 2400 мм

Дополнительные услуги:

·        Монтаж.

Проведение пользовательского и технического тренинга медицинского персонала на рабочем месте.
