Цифровая диагностическая рентгенографическая система в вариантах исполнения: GXR 40 SD

Наименование оборудования, комплектация	Количество
Цифровая диагностическая рентгенографическая система в вариантах исполнения: GXR  40 SD
Цифровой детектор (Flat Panel)	1
Цифровая рабочая станция с монитором 23 мм	1
Детектор	1
Генератор 40 KWT	1
Стойка трубки	1
Рентгеновская трубка	1
Стойка Букки	1
Стол пациента	1
Колиматор мануал тип	1
Высоковольтный кабель 8 метров (пара)	1
Принтер сухой печати	1







220mm

1,330mm

Система GXR- – это рентгенографический комплекс на два рабочих места, для проведения широкого диапазона исследований высокого уровня визуализации.



Высокое качество рентгеновских снимков и долговечность службы рентгеновской трубки обеспечиваются наличием высокочастотного генератора, обеспечивающего равномерный импульс напряжения.

В базовой конфигурации система соответствует всем современным требованиям, обладая высокой производительностью, надежностью, современным дизайном и бесшумной работой механики.

Рентгенографический комплекс на два рабочих места GXR может поставляться в различных комплектациях.

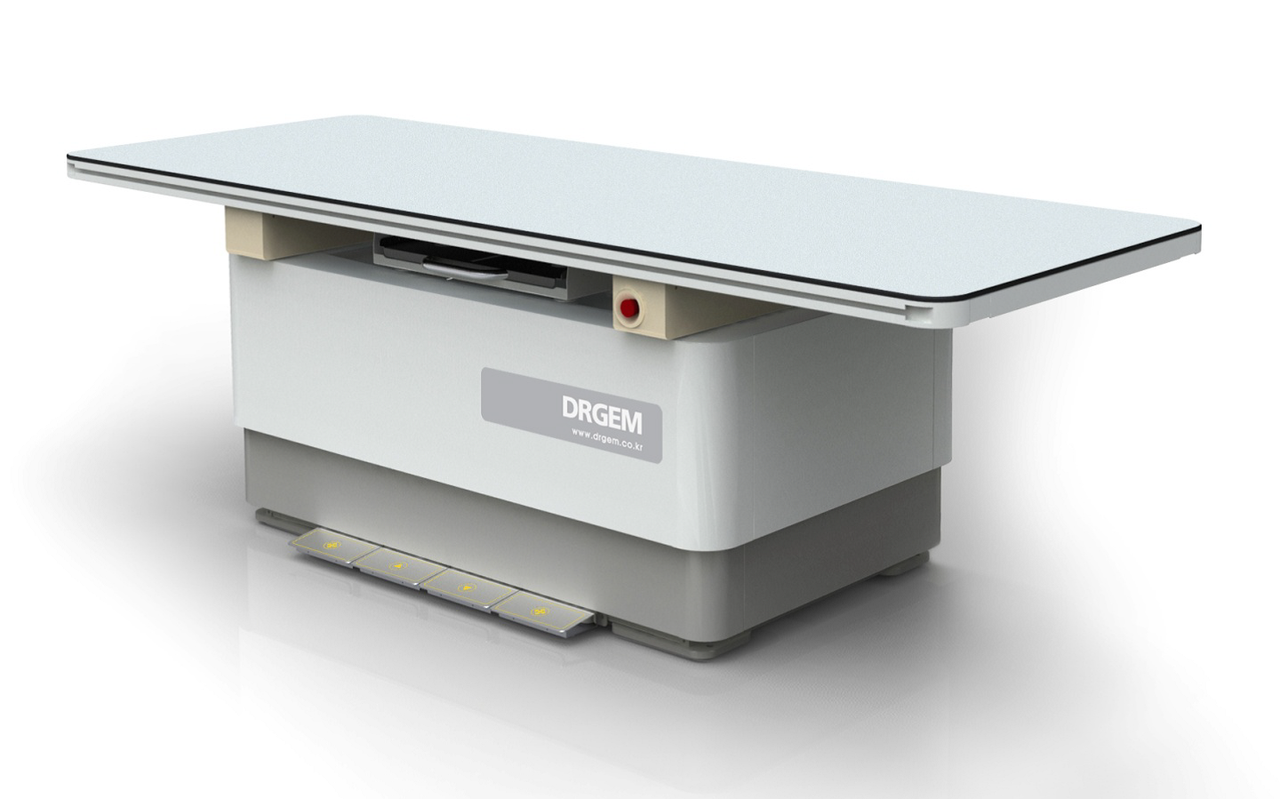

 Рентгенографический стол с «плавающей» поверхностью на 4 направления

Возможность перемещения стола в 4-х направлениях для быстрого и легкого размещения пациента. Материал верхней поверхности стола сделан из высокопрочного к динамической и ударной нагрузке акрила. Стол может поднимать до 200 кг, сохраняя мягкость движения верхней поверхности. Электромагнитный замок обеспечивает точность позиционирования стола. Рентгенографический стол совместим с кассетами размером от 14″x17″ до 6 ½″ x 8 ½″

Стойка Букки

·          Передвижение в вертикальном направлении (100 см) позволяет легко осуществлять позиционирование

·          Минимальное расстояние от панели до пленки обеспечивает высокое качество изображения

Совместима с кассетами размером от 14″x17″ до 6 ½″ x 8 ½″

.Усовершенствованная Цифровая Радиографическая Система

Изображение получаемое на рентгенографическом комплексе GXR- компании DRGEM Corporation может быть полностью оцифровано с помощью цифрового детектора.

 Основным преимуществом такой системы является:

·          Передача данных напрямую в компьютер по скоростному интерфейсу 1 Gbps Ethernet

·          Цифровая панель не требует специального сканера

·          Наличие съемной ручки позволяет переносить цифровую панель и переставлять из стола в вертикальную стойку Букки

·          Возможность полноценного использования двух методов получения рентгеновского изображения: цифрового и аналогового


Плоский цифровой детектор с плоской панелью

Модель	4336R	4343R	4336W	4336W v4
Активная область пикселей / Матрица	17 x 14 дюймов (3,052x 2,540)	17 x 17 дюймов (3,052 x 3,052)	17 x 14 дюймов (3,052 x 2,540)	17 x 14 дюймов DRZ+ (3,052 x 2,456) CsI (3,052 x 2,436)
Шаг пикселя	139um
Предельное разрешение	3.6 lp/mm
Экран	CsI или DRZ+
Энергетический диапазон	40 – 150кВп
Аналого-цифровое преобразование	14-бит		16-бит
Интерфейс	Гигабит-интернет
Вес	5.5кг (12.1 фунт) с ограждением	7.5кг (16.5фунтов)	3.3 кг (7.3 фунтов.)	DRZ+ 3.6 кг (7.9 фунтов) CsI 3.8 кг (8.4 фунтов)



·        Рабочая станция визуализации

Центральный процессор	Intel Core i5-6500 3.2ГГц (до 3.6ГГц) 6M 4C TWR CPU
Память	4Гб DDR4-2133 nECC (1x4GB) небуферизованное ОЗУ
Дисплей	NVIDIA Quadro K420 2Гб
Хранилище	500GB 7200 RPM SATA 1-й жесткий диск 500GB или 1TB 7200 RPM SATA 2й жесткий диск
Монитор	23-дюймовый цветной LCD, разрешение дисплея: 1920 x 1080 пикселей
Марка	DELL International или HP
Вес	Панель экрана: 12кг (26 фунтов), монитор: 7кг (15 фунтов)





·        Программное обеспечение для обработки изображений

1) Общие характеристики:

-  Графический интерфейс пользователя на базе Windows

-  Полиэкранный дисплей (1x1 / 2x2 / 3x3 / 4x4 )

-  Выбор нескольких изображений

-  Функция автоматической компоновки отображений (ОПЦИЯ платно)

-  Панель управления рентгеновским аппаратом

-  Неограниченный шаг процедуры

- Быстрое добавление во всплывающее меню функции и свойств изображения

- Функция изменения и создания ROI (область фокуса)

- Функция Maker (создатель) (поддержка неограниченного количества создателей пользователем)

- Многоязычная поддержка

- EXCEL лист для языковой поддержки (возможно только в среде Microsoft Office Automation)

- DAP-метр (по выбору)

- Неограниченный PACS код (CPT код)

- Анатомическая программа по умолчанию, более 700

- Поддержка рабочего списка DICOM SCU, хранилище DICOM SCU и функции передачи данных.

- Поддержка DICOM функции множественной передачи данных

- Высокопроизводительная функция постобработки данных



2) Параметры постобработки

- Параметр шумоподавления: 10 уровней

- Параметр общего контраста: 10 уровней

- Параметр детального контраста: 10 уровень

- Параметр выделения контура: 10 уровней

- Параметр частотного выделения контура: 5 уровней

- Параметр сжатия динамического диапазона: 10 уровней



3) Режимы изображений (все функции поддерживаются всплывающим меню)

- ROI (область фокуса): 8 ROI поддержка по умолчанию/неограниченная поддержка анатомической проекции

- МАRК: Неограниченная поддержка (поддержка пользовательских предустановок)

- Горизонтальное переключение

- Вертикальное переключение

- Вращение по часовой стрелке

- Вращение против часовой стрелки

- Обратный эффект (черный или белый)

- Текстовая аннотация

- Линейка: инструмент интервалов

- Угол: инструмент измерения угла

- Масштабирование: увеличение/уменьшение масштаба изображения

- Увеличение: увеличительное стекло

- Панорамное изображение: панорамирование изображений

- Подгонка изображения: автоматическая подгонка под размер окна

- Срез изображения: функция кадрирования/обрезки изображения

- Копия изображения: копия изображения в интересующей области (ROI)

- Восстановление изображений: восстановление исходного изображения

- Управление яркостью/контрастностью изображения: поддерживается щелчком правой кнопки мыши.

4) Запись компакт-диска

- Создание CDR-данных на основе DICOMDIR

- Поддержка CD/DVD

- Встроенная функция просмотра DICOM-данных

- Поддержка данных множественных исследований

5) Свойства DICOM: DICOM PRINT

- Совместимость с DICOM 3.0

- Поддержка предварительного просмотра печати

- Поддержка просмотра пленки : 1:1 / 1:2 / 2:1 / 2:2

- Поддержка многостраничной печати

- Поддержка печати реального размера

- Шкала прокрутки передачи

- Поддержка обмена изображениями в расстановке

6) Свойства DICOM : хранилище DICOM - Совместимость с DICOM 3.0

- Поддержка DX/CR модальности (может быть расширена для DR и других)

- Поддержка модификации синтаксиса перехода

7) Свойства DICOM : MPPS

- Поддержка  модальности  шага рабочей процедуры

- Обеспечивает только три состояния: НЕ УДАЛОСЬ / В ПРОЦЕССЕ / ОКЕЙ

8) Свойства DICOM: рабочий список

- Поддержка стандарта рабочих списков модальности DICOM

- Поддержка запроса/поиск DICOM

- Фильтр поиска (ID / Имя / Номер доступа)

- Поддержка фильтра-импорта

9) Дисплей с наложением изображения

- Описание проецирования

- Имя пациента / Пол / Возраст

- кВ / мА / Время / мАс

- Обратная связь мАс / Время обратной связи для AEC

- EI (Индекс воздействия) / DI (Индекс отклонения)

- Ширина/высота окна

Технические характеристики радиографической рентгеновской системы GXR

·        GXR рентгеновский аппарат

Модель системы	GXR-40SD
Модель аппарата	GXR-40
Мощность	40 кВт
Номинал линии, фаза	230В переменного тока, 1Ф 400/480В, 3Ф
Диапазон напряжения сети	±10% (частота: 50/60Гц)
Диапазон кВ	40~125кВт, 1кВт шаг		40~150 кВт, 1 кВт шаг
Диапазон мА	10 до 400мА	10 до 500 мА	10 до 640мА	10 до 800мА	10 до 1,000мА
Диапазон таймера	0.001 до 10 сек, 38 шагов
Диапазон мАс	0.1 до 500мАс (по выбору 640, 800, 1,000мАс)
Макс.выходная мощность		500 мА @80 кВ 400 мА @100 кВ 320 мА @125 кВ 250 мА @150 кВ (3 Ф)
Требуемое напряжение	Минимум 125% от выходной мощности
Минимальная номинальная мощность выключателя		100A(230 Впт,1Ф) 65A(400 Впт,3Ф) 50A(480 Впт,3Ф)
Питание ротора	Низкая скорость
Воспроизводимость	Коэффициент изменчивости: кВ < 0.005, время < 0.005, мАс < 0.01
Точность	кВ < ±(1%+1кВ), мА < ±(3%+1 мА), время < ±(1%+0.5мс), мАс < ±(3%+0.1 мАс)
Линейность	Коэффициент линейности < 0.01 : CL = (X1-X2)/(X1+X2), где X - мР/мАс
Анатомические программы	Программируемый пользователем: макс. 1,280, программы с APR-утилитой (включая выбор грудной клетки и AEC (автомат.управление экспозицией))
Выбор методики	4-точечный дисплей (кВ, мА, время, мАс)
Рецепторы изображения	2 вертикальные стойки bucky  + 1 невертикальная bucky
Вспомогательное энергопитание	Внешнее питание системы		230Впт, 1A, 230Вт (PBT-4) 230 Впт, 2A, 460Вт (PBT-6)
			110 Впт, 1A, 110Вт
	Мощность магнитного замка (тормозной механизм)		28Вт постоянного тока, 6.3A, 176Вт
	Мощность коллиматорной лампы		24 Впт, 6.3A, 150Вт
Утечка радиации	Менее  2мР/час
Размеры / вес	Консоль		336(Ш) x 47(В) x 232(Д) мм / 1.7кг(3.8 фунтов)
	Главный щит		650(Ш) x 655(В) x 455(Д) мм / 100кг(220фунтов)

·        GXR рентгеновский аппарат



Вспомогательное энергопитание	Внешнее питание системы	230В переменного тока, 1A, 230Вт (PBT-4) 230В переменного тока, 2A, 460Вт (PBT-6)
		110В переменного тока, 1A, 110Вт
	Мощность магнитного замка	28В переменного тока, 6.3A, 176Вт
	Мощность коллиматорной лампы	24В переменного тока, 6.3A, 150Вт
Размеры	628(Ш) x 1075(В) x 460(Д) мм	628(Ш) x 1187(В) x 460(Д) мм



·        Кушетка для пациента



4-полосный стол с плавающей столешницей



Модель		PBT-4
Перемещение	Столешница	Продольный	1,000(±500)мм
		Поперечный	250(±125)мм
	Грудное	Продольный	350мм со стандартным планшетом 310мм с вращающимся планшетом
Столешница		Внутренняя фильтрация	1.2ммАл  при 100кВ
		Макс.вес пациента	300кг (660фунт)
		Размер	2,200(Ш) x 750(Д) x 70(В) мм
Стойка		Колебательная		Фиксированная
Решетка		FD 34~44 дюйм, 103 или 180 lpi, соотношение 8~12:1		FD 100см, 200lpi, соотношение 8~12:1 съемная сетка по выбору
Замок (тормоз)		Эл/магнитный замок, датчик луча вкл/выкл
Индикация центра		Звуковой сигнал или светодиод
Электрическая мощность		100-240Впт, 200ВА, 50/60Гц
Размеры / вес		2,200(Ш) x 750(Д) x 660 или 720(В) мм / 150кг(330 фунтов) или 155кг(342фунтов)



• Стойка бакки стеновая

Модель	WBS
Кассетный ход	Вертикальный 1,390mm (420~1,810mm от пола до центра стойки) вертикальный (опция) 1,640mm (420~2,060мм пола до центра стойки)
Тип стойки	Колебательная	Фиксированная
Решетка	FD 40~72дюйм, 103 или 180lpi, соотношение 8~12:1	FD 150см, 200lpi, соотношение 8~12:1 съемная решетка (опция)
Замок (тормоз)	Эл. магнитный замок, переключатель вкл/выкл
Баланс	Противовес
Электрическая мощность	24Впт, 1A
Размеры / вес	Макс. 1,920(В) x 740(Ш) x 410(Д) mm / 120кг(264фунт)



·        Подставка рентгеновской трубки

1)     Напольная

Модель	TS-FM6
Угол вращения трубки	±135°
Ход трубки	Продольный	Макс. 2,100мм
	Поперечный	250мм
	Вертикальный	1,526мм (420~1,946mm от пола до фокуса)
Вертикальное перемещение	Ручной и механический привод
Замок (тормоз)	Эл. магнитный замок, переключатель вкл/выкл
Баланс	Противовес
Вращение колонки	Эл. магнитный замок, переключатель вкл/выкл
Трубка OP	7 дюйм – сенсорный экран
Электрическая мощность	100-240Впт, 160Впт, 50/60Гц
Размеры / вес	2,327(В) x 3,006(Д) мм / 262кг(578фунт)





·        Рентгеновская трубка

Модель	DXT-8M
Производитель	DRGEM
Размер фокальной точки	1.0/2.0мм
Номинальная мощность (0.1с)	22.5/47кВт@60Гц
Макс. анод HU	140kHU(100кДж)
Угол цели	16°
Макс. кВ	125кВ
Вес	16кг(35.3фунт)
Фильтрация излучения	1.0ммАл/75кВ
Среднее значение слоя	Более 2.9ММаЛ при 80кВp
Утечка радиации	Менее 100мР/час

·        Другие опции



- Подставка под консоль

- Подставка для пациента

- Поручни для пациента (столешница, настенная стойка – верхняя, боковая)

- Держатели кассет (боковые, настенные с наружным бакки)

- DAP-метр с дисплеем

- Программное обеспечение для визуализации полного позвоночника с аппаратурой

- Питание постоянного тока для рентгеновского аппарата с подпиткой в случае недостаточной мощности сети

- Тормоз постоянного тока для низкоскоростного стартера на рентгеновский аппарат

- Радиационная защита

§  Фартук, шейная накладка , перчатка), подвижное защитное ограждение



 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RADMAX

 Главный GUI-интерфейс



Программное обеспечение формирования изображений RADMAX предлагает единый пользовательский интерфейс для работы с программным обеспечением RADMAX. Главное меню и информационное окно расположены в левой части программного обеспечения.

Главное окно изображения расположено на центральной стороне.
