Рентген GXR 52 SD

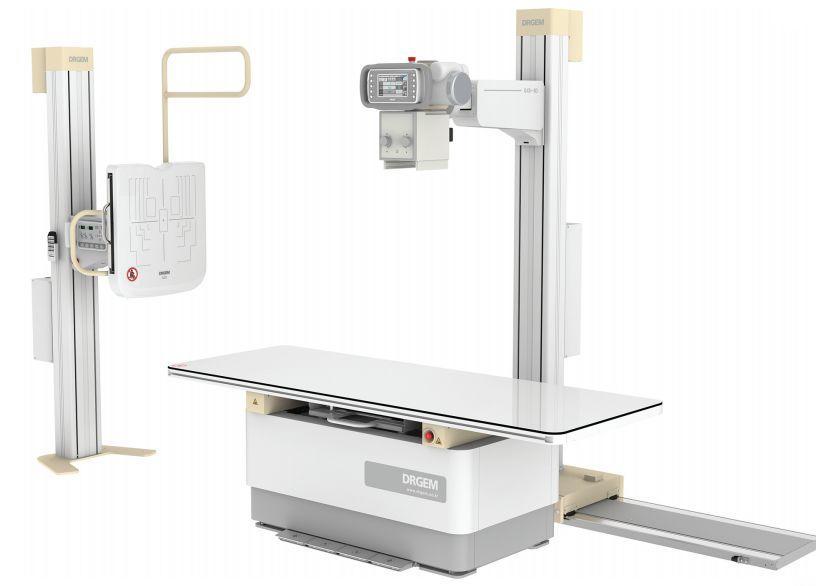

Рентгенографическая система GXR 52 SD

Цифровая диагностическая рентгенографическая система GXR 52 SD предназначена для проведения широкого диапазона исследований с высоким уровнем визуализации. Комплекс рассчитан на два рабочих места и обеспечивает высокое качество рентгеновских снимков благодаря использованию высокочастотного генератора, который гарантирует равномерный импульс напряжения.

Основные характеристики:

• Модель системы: GXR-52SD
• Модель аппарата: GXR-52
• Мощность: 52 кВт
• Номинал линии, фаза: 400/480В переменного тока, 3Ф
• Диапазон напряжения сети: ±10% (частота: 50/60Гц)
• Диапазон кВ: 40~150 кВт, 1 кВт шаг
• Диапазон мА: 10 до 640 мА
• Диапазон таймера: 0.001 до 10 сек, 38 шагов
• Диапазон мАс: 0.1 до 500 мАс (по выбору 640, 800, 1,000 мАс)
• Макс. выходная мощность:
  • 640 мА @81 кВ
  • 500 мА @104 кВ
  • 400 мА @130 кВ
  • 320 мА @150 кВ
• Требуемое напряжение: Минимум 125% от выходной мощности
• Минимальная номинальная мощность выключателя: 75A(400 Впт, 3Ф), 65A(480 Впт, 3Ф)
• Питание ротора: Двойная скорость (опция для GXR-52)
• Воспроизводимость:
  • Коэффициент изменчивости: кВ < 0.005, время < 0.005, мАс < 0.01
• Точность:
  • кВ < ±(1%+1 кВ)
  • мА < ±(3%+1 мА)
  • время < ±(1%+0.5 мс)
  • мАс < ±(3%+0.1 мАс)
• Линейность: Коэффициент линейности < 0.01 : CL = (X1-X2)/(X1+X2), где X - мР/мАс
• Анатомические программы: Программируемый пользователем: макс. 1,280 программ с APR-утилитой (включая выбор грудной клетки и AEC (автомат. управление экспозицией))
• Выбор методики: 4-точечный дисплей (кВ, мА, время, мАс)
• Рецепторы изображения: 2 вертикальные стойки bucky + 1 невертикальная bucky
• Вспомогательное энергопитание: Внешнее питание системы 230 Впт, 1A, 230 Вт (PBT-4), 230 Впт, 2A, 460 Вт (PBT-6), 110 Впт, 1A, 110 Вт
• Мощность магнитного замка (тормозной механизм): 28 Вт постоянного тока, 6.3A, 176 Вт
• Мощность коллиматорной лампы: 24 Впт, 6.3A, 150 Вт
• Утечка радиации: Менее 2 мР/час
• Размеры / вес:
  • Консоль: 336(Ш) x 47(В) x 232(Д) мм / 1.7 кг (3.8 фунтов)
  • Главный щит: 650(Ш) x 655(В) x 455(Д) мм / 100 кг (220 фунтов)

Кушетка для пациента:

• 4-полосный стол с плавающей столешницей:
  • Модель: PBT-4
  • Перемещение столешницы: Продольный: 1,000(±500) мм, Поперечный: 250(±125) мм, Грудное: Продольный 350 мм со стандартным планшетом, 310 мм с вращающимся планшетом
  • Макс. вес пациента: 300 кг (660 фунт)
  • Размер: 2,200(Ш) x 750(Д) x 70(В) мм
  • Решетка: FD 3444 дюйм, 103 или 180 lpi, соотношение 812:1, FD 100 см, 200 lpi, соотношение 8~12:1 съемная сетка по выбору
  • Замок (тормоз): Эл/магнитный замок, датчик луча вкл/выкл
  • Индикация центра: Звуковой сигнал или светодиод
  • Электрическая мощность: 100-240 Впт, 200 ВА, 50/60 Гц

Стойка бакки стеновая:

• Модель: WBS
• Кассетный ход: Вертикальный 1,390 мм (4201,810 мм от пола до центра стойки), вертикальный (опция) 1,640 мм (4202,060 мм от пола до центра стойки)
• Тип стойки: Колебательная, фиксированная
• Решетка: FD 4072 дюйм, 103 или 180 lpi, соотношение 812:1, FD 150 см, 200 lpi, соотношение 8~12:1 съемная решетка (опция)
• Замок (тормоз): Эл.магнитный замок, переключатель вкл/выкл
• Баланс: Противовес
• Электрическая мощность: 24 Впт, 1A
• Размеры / вес: Макс. 1,920(В) x 740(Ш) x 410(Д) мм / 120 кг (264 фунт)

Рентгеновская трубка:

• Модель: E7239X (TOSHIBA), DXT-8M (DRGEM)
• Размер фокальной точки: 1.0/2.0 мм
• Номинальная мощность (0.1 с): 22.5/47 кВт@60 Гц
• Макс. анод HU: 140 kHU (100 кДж)
• Угол цели: 16°
• Макс. кВ: 125 кВ
• Вес: 16 кг (35.3 фунт)
• Фильтрация излучения: 0.9 мм Ал 75 кВ, 1.0 мм Ал/75 кВ
• Среднее значение слоя: Более 2.9 ММаЛ при 80 кВр
• Утечка радиации: Менее 100 мР/час

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RADMAX

• Главный GUI-интерфейс: Программное обеспечение формирования изображений RADMAX предлагает единый пользовательский интерфейс для работы с программным обеспечением RADMAX. Главное меню и информационное окно расположены в левой части программного обеспечения.

Рабочая станция визуализации:

• Центральный процессор: Intel Core i5-6500 3.2 ГГц (до 3.6 ГГц) 6M 4C TWR CPU
• Память: 4 Гб DDR4-2133 nECC (1x4GB) небуферизованное ОЗУ
• Дисплей: NVIDIA Quadro K420 2 Гб
• Хранилище: 500 ГБ 7200 RPM SATA 1-й жесткий диск 500 ГБ или 1 ТБ 7200 RPM SATA 2-й жесткий диск
• Монитор: 23-дюймовый цветной LCD, разрешение дисплея: 1920 x 1080 пикселей (марка: DELL International или HP)
• Вес:
  • Панель экрана: 12 кг (26 фунтов)
  • Монитор: 7 кг (15 фунтов)

Программное обеспечение для обработки изображений:

• Общие характеристики:
  • Графический интерфейс пользователя на базе Windows
  • Полиэкранный дисплей (1x1 / 2x2 / 3x3 / 4x4)
  • Выбор нескольких изображений
  • Функция автоматической компоновки отображений (опция платно)
  • Панель управления рентгеновским аппаратом
  • Неограниченный шаг процедуры
  • Быстрое добавление во всплывающее меню функции и свойств изображения
  • Графический интерфейс процедуры
  • Встроенная система DICOM
  • Архивирование и печать, просмотр в формате DICOM
  • Интеграция и управление снимками
  • Поддержка AEC
  • Встроенный регистрационный сервер
  • Встроенная база данных пациентов
  • Расширенная обработка изображений (MUSICA2)
  • Автоматический захват изображений
  • Автоматическое распознавание захвата изображения
  • Автоматическая маска изображения
